 雙芯可調縮節用于磨煤機出口送粉管道上控制磨煤機出粉的煤粉流量。材料使用稀土高鉻鑄鋼鑄造。

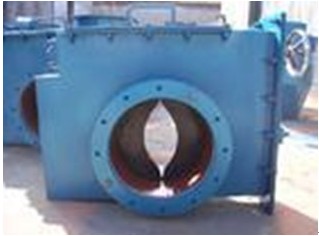

SMK系列雙芯可調縮孔：
1.結構特點
　　SMK系列均衡式耐磨型雙芯可調縮孔是我公司在改進國內已有各種同類型產品的基礎上研制成熟的新產品。主要結構由壓型的焊接殼體、對稱式雙芯閘板及傳動裝置三部分組成。閘板采用耐磨鑄件，裝在垂直于管道中心的殼體內；傳動裝置通過手輪帶動絲桿、曲柄式旋臂，經密封式轉軸帶動閘板調節截面積的變化。
在殼體外側設有批示閘板開度的指針及標牌，可直觀地控制閘板開度的百分比。

2.調節原理
　　 由于雙芯可調縮孔的雙芯閘板同時以管道中心向外作往復運動調節開啟面積，因此管道內的風粉混合流體始終能保持在管道中心流動，這樣就從根本上消除了單芯可調縮孔存在偏心流動的缺陷，大大減少了流動阻力和對管道壁的偏磨，從而延長了輸粉管道的使用壽命。

3.性能與主要技術參數
　　 雙芯可調縮節系列雙芯可調縮孔具有磨性強，密封性好，啟動靈活調節方便，外形緊湊美觀，運行安全可靠等優點。

4.主要技術參數：
   1)公稱通徑：DN250～600
   2)流通面積下限：截面積6%
   3)流通面積上限：截面積100%

5.安裝與使用
   1)本閥門可在任意位置與管路法蘭連接或焊接連接。
   2)安裝前應先清理管道連接密封面，采用石棉墊襯用螺栓連接堅固。
   3)使用中應定期保持傳動裝置，調節活動部位加注潤滑油。
   4)手輪調節逆時針方向旋轉時閥門流通面積增加。
   5)本閥門在使用中閘板的磨損大。經長期運行磨損后，只需打開殼體蓋板，即可更換閘板。

6.訂貨說明：
  1)本系列產品分為耐磨型（SMK）和普通型（SK）二種，其中耐磨型可大大提高閥體使用壽命，而連接尺寸不變，客戶在訂貨時請注明型號。
  2)本廠可根據用戶要求生產特殊規格的雙芯可調縮孔，并可提取各種規格的配件。

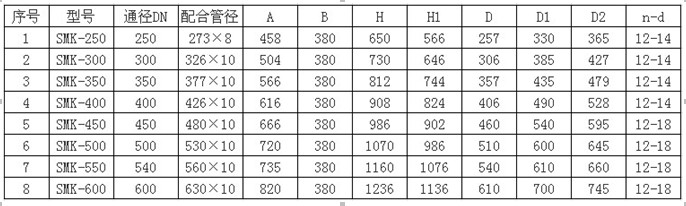

7.外形及接口尺寸見附圖及附表。
    外形尺寸規格:


    雙芯可調縮節 用于磨煤機出口送粉管道上控制磨煤機出粉的煤粉流量。材料使用稀土高鉻鑄鋼鑄造。
